Dioda

Dioda adalah komponen elektronika aktif yang memiliki dua buah saluran (kecuali pada dioda termionik yang memiliki saluran lain yang berfungsi sebagai pemanas).Pada awal nya dioda adalah komponen cristal Cat's Whisker dan  tabung hampa (katup termionik),saat ini dioda dibuat dari bahan yang umum kita temukan yaitu Germanium dan Silikon.Dioda terdiri dari dua buah elektroda aktif dimana berfungsi untuk mengalirkan sinyal-sinyal listrik,dan dioda digunakan karena memiliki karakteristiksatu arah nya.Secara umum dioda digunakan untuk melewatkan arus dalam satu arah saja yang kita sebut dengan bias maju dan unutk menahan arus dari arah sebalik nya disebut dengan bias balik.oleh karena itu Dioda kita sebut juga dengan saklar rangkaian.

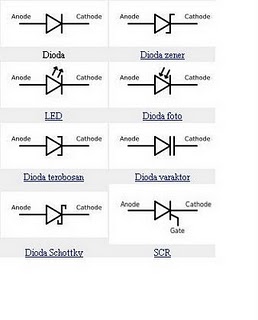

Simbol Dioda

Karakteristik Arus Tegangan
Karakteristik arus tegangan  dari dioda merupakan hubungan antara dua buah elektrode type P dan type N yang berfungsi untuk menyalurkan arus listri atau muatan,dimana muatan hanya dapat melalui dari salah satu arah dioda (biasa nya dari arah anoda yang berkutub positif menuju katoda ),sedangkan dari arah sebaliknya tidak dapat di lalui oleh muatan  karena  sifat dari dioda itu sendiri yang lebih kita kenal dengan istilah bias balik.Disini ada pengecualian arus akan tertahan bila besarnya tidak lebih dari tegangan barrier(penghalang) apabila lebih dari tegengan barrier makan dioda akan terbakar.

Jenis-jenis Dioda

Dioda Biasa.

Dioda jenis ini biasanya terbuat dari silikon yang di kotori dan kadang-kadang kita menemukan dioda yang terbuat dari germanium namun jarang digunakan,karena biasanya hanya dipakai untuk keperluan rangkaian tertentu saja,karakteristik dan penggunaan dari dioda ini sama saja seperti dioda lain nya.

Dioda Bandangan.

Dioda yang melewatkan arus pada arah yang terbalik yaitu ketika dioda kita beri bias balik yang lebih besar dari tegangan barrier pada pertemuan elektroda P-N.Efek yang dihasilkan oleh dioda ini terjadi saat medan listrik yang meliputi pertemuan elektroda P-N sehingga terbentuk suatu gelombang ionisasi pada pertemuan kedua elektroda,yang menyebabkan arus mengalir pada dioda tersebut .Secara umum dioda ini sangat sulit di bedakan dengan dioda Zener tetapi kedua nya memiliki perbedaan pada karakteristik arus dan tegangan nya.Efek yang dihasilkan oleh dioda ini terjadi saat medan listrik yang meliputi pertemuan elektroda P-N terbalik.menyebabkan terjadinya gelombang ionisasi pada pertemuan kedua elektroda,yang menyebabkan arus mengalir pada dioda tersebut.

Dioda Cat's Wishker.

Dioda jenis ini adalah salah nsatu jenis dioda kontak titik.dioda ini terdiri dari kawat logam yang tipis dan tajam kwmudian di benamkan pada kristal semikonduktor,biasanya galena atau batu bara.Kawatnyamembentuk anoda dan kristalnya membentuk katoda.dioda ini juga digunakan pada radio
penerima.

Dioda Arus tetap.
dioda ini sebenarnya adalah sebuhah JFET dengan kaki gerbangya disamgunkan langsung ke kaki sumber,dan berfungsi sebagaig pembatas arus dua saluran (analog dengan dioda Zener yang membantasi tegangan).komponen ini melewatkan arus pada jumlah tertentu saja,sehingga arus tidak akan lewat dari harga teretentu.
